【廣東高尚醫學影像EOS病例】超低輻射—EOS對脊柱側彎的術后評估
病史摘要
15歲女性，發現特發性脊柱側彎3年，于2019年1月23日來到廣東高尚醫學影像診斷中心行EOS檢查，2019年2月行手術治療后多次到中心行EOS復查。

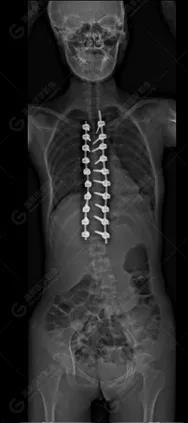

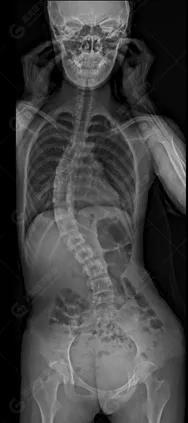

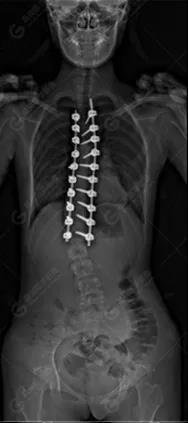

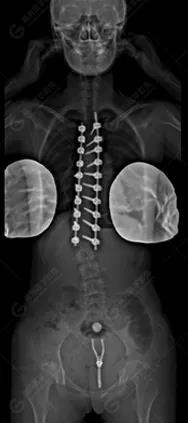

EOS 影像圖
2019-01-23
2019-02-01
2019-07-04
2020-01-17

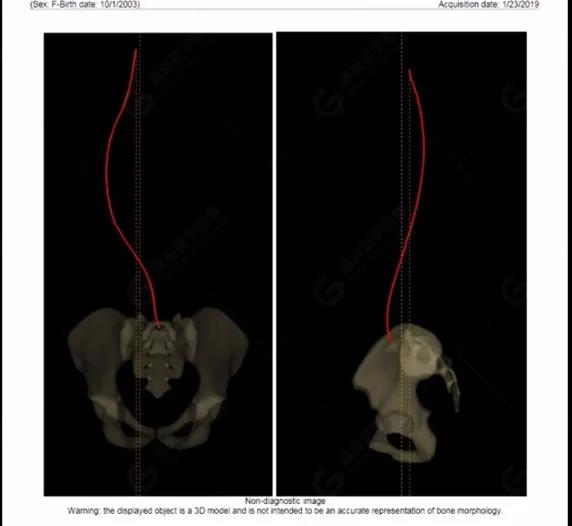

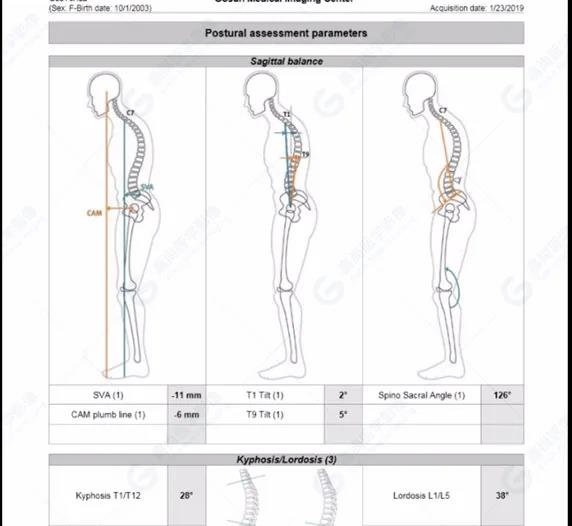

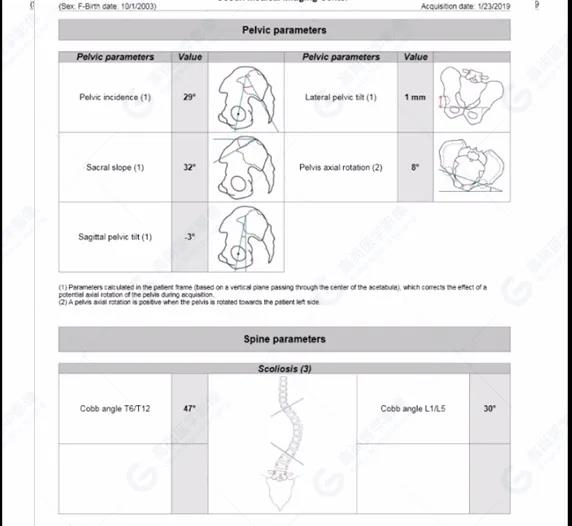

拍攝完畢后利用系統自帶的 Ster EOS 3D工作站對圖像進行后處理，自動生成臨床常用的參數值以及DICOM圖像，如圖所示：（2019-01-23）
脊柱側彎最重要一個臨床參數是側彎角（Cobb角），目前臨床公認的Cobb角>10 °診斷為脊柱側彎；如Cobb角進行性持續性增加>40 °需要手術矯正治療。
本例患者胸椎右側彎，Cobb角（T6/T12）為47°，遂行手術矯正治療。術后多次隨訪的Cobb角（T10/L3）為12°-15°之間，較術前明顯縮小。
討論

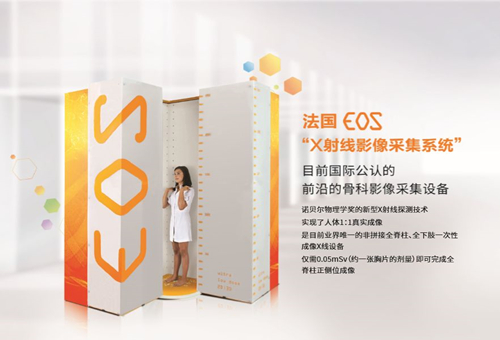

EOS 成像系統是法國 EOS imagine 公司推出的一種基于 X 射線影像采集系統的一種低劑量、雙平面成像設備。該成像系統是目前業界全新的非拼接全脊柱、全下肢一次性成像X線設備，由于采用新型X射線探測器，僅需很少的輻射劑量就可以獲得高質量的圖片。
在輻射劑量和圖像質量方面，國外也有很多學者做了統計和研究。加拿大蒙特利爾的圣賈斯丁大學婦幼醫院的Deschenes等對50名脊柱檢查病人進行了EOS與傳統CR系統的輻射劑量的比較，研究結果表明，在圖像質量方面97.2%的EOS圖像在整體圖像質量上優于CR，94.3%的EOS圖像在各個解剖位置的圖像質量?jī)?yōu)于CR系統。而輻射劑量方面，CR 的放射劑量最高可達到EOS的9.2倍，也有學者報道，使用EOS系統3D 建模與 CT 三維重建相比，輻射劑量下降 80%~90%，CT輻射量要達到EOS的800~1000倍。此外EOS的微劑量功能為兒童和青少年的全身脊柱和下肢體格篩查提供了一種途徑，EOS的兒童全脊柱正側位微劑量掃描的輻射劑量?jī)H為58 μSv，相當于1周所受的大自然本底輻射量（56μSv），與一次胸部正位片的輻射劑量相當。
EOS在超低輻射劑量的情況下，保證高信噪比和高對比度的影像質量。EOS 3D建模提供了精準的自動臨床數據測量，避免了人工測量誤差，真正實現了骨放射領域的精準治療、數字化建設與國際同步。術前計劃更加精準，術后評估從定性向定量轉變，更加客觀真實。EOS具有成像速度快、輻射劑量小、可模擬三維重建等優點，尤其適合脊柱側彎患兒的篩查及定期隨訪。
參考文獻：
（1）胡安寧，朱景雨 ，施健 等. 一種全新的基于EOS影像的骨放射評價標準［J］. 中國醫學物理學雜志, 2017,4(34): 371-376.
（2）秦樂, 杜聯軍, 嚴福華. EOS 三維影像評價成人脊柱側凸的可靠性和準確性研究［J］. 中國骨與關節雜志, 2016,5(8): 568-571.
作者簡介
黃小顏 主治醫師
畢業于南方醫科大學醫學影像專業，原工作于南部戰區總醫院放射科，從事醫學影像工作8年，完成國家住院醫師規范化培訓，參加過全國放射醫師學會、省級放射學會、讀片組會和全國住培影像技能大賽等學術會議。
擅長：熟悉全身MR診斷，尤其對腦部、體部常見病、疑難病有一定的臨床經驗和研究。
